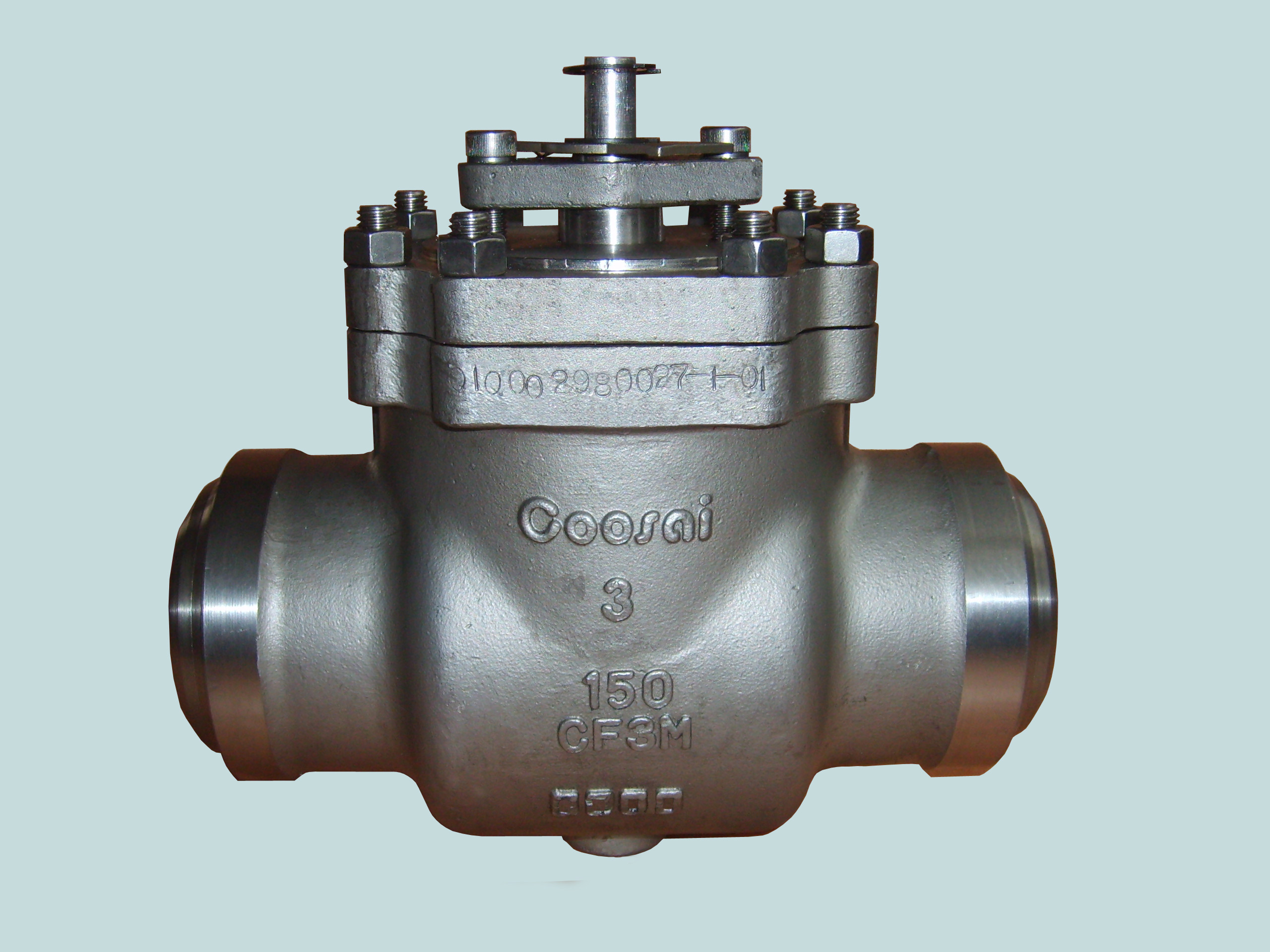

Integral body top entry ball valve voor het verminderen van externe lekkage

Basisinformatie
Plaats van herkomst: China
Merknaam: Coosai
Certificering: API6D,API607
Modelnummer: SQ41F,SQ47F,SQ341F,SQ347F,
Min. bestelaantal: 1pc
Prijs: 300USD
Verpakking Details: Polywoodgevallen
Levertijd: 2-15 weken
Levering vermogen: 20000 PCs per Jaar
Gedetailleerde informatie
Grootte: NPS 2 tot 48" Druk: 150 tot 2500 pond.
Temperatuur: -196°C-610°C Lage temperatuur, Normale temperatuur en hoge temperatuur Karosserie en afwerking: Gegooid staal, WCB,ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 C
Seat-Materiaal: PTFE, RPTFE, DEVLON, Molon, PEEK,Metalen stoel Afdichting van het lichaam en de stam: Of ((FKM,FFKM NBR,FPM HNBR,VITON,EPDM,AFLAS), Spiraal gespannen pakket ((316SS+ Grafiet) Verpakking
Operatie: Sleutel, hefboom, versnellingsbak, pneumatisch, hydraulisch, elektrisch. Ontwerpeigenschap: Gietwerk, smeedwerk, volle boring, verminderde boring, integraal lichaam, drie-pc kogelklep, zijde-i
Hoog licht:

150 lb bovenste inlaatklep

,

48 inch volle bolklep

,

integratiekorps met gereduceerde boorbalklep


Productomschrijving

Top Entry Ball Valve,Online onderhoud gemakkelijk,Integrale Body Ball Valve,Online vervanging en reparatie,Vermindert externe lekken





Ontwerpgegevens

Ontwerpstandaard: API 6D,DIN3357-1, EN12516-1

Gezicht tot gezicht standaard: API6D, ASME B16.10, DIN3202

Verbindingsnorm: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

Test- en inspectiestandaard: API 6D, API 598

Werktemperatuur: -196°C~610°C

Verbindingstype: RF, RTJ, FF, BW.BSPT, NPT

Zuur milieu:NACE MR0175



Ontwerp kenmerk

1Volledige of verminderde boring
2: Gehele lichaamstructuur
3: Dubbele blokkering en bloeden, dubbele isolatie en bloeden ((DIB-1&DIB-2)
4: Brandveilig ontwerp ((API 607)
5: Blootbestendige systemen
6Antistatisch ontwerp
7: zelfholteverlichting
8: Vluchtige emissietesten (facultatief)



De bal wordt bevestigd door een trunnion en een stam voor grootte 4 ′′ en kleiner.



Double BLOCK & BLEED (DBB)

Wanneer de bal zich in de gesloten positie bevindt, sluit elke stoel tegelijkertijd onafhankelijk van elkaar het procesmedium af tussen de op- en afstroom en de lichaamsholte,het maakt het mogelijk om de druk in de ingekapte holte (DBB) door de afvoer- en ventilatie klep te laten bloedenDe dubbele blok- en bloeddrukfunctie maakt het mogelijk om de klep onder druk te spoelen en te controleren of de stoel goed is verzegeld.

Integral body top entry ball valve voor het verminderen van externe lekkage 0

Dubbele isolatie en bloeden (DIB)

Een dubbele zuigerstoel met middelmatige druk, zowel stroomopwaarts als stroomafwaarts als in de carrosserieholte, creëert een resulterende stuwkracht die de stoelring tegen de bal duwt.klep met dubbele zuiger effect zitringen vereisen een holte drukverlichting om de opbouw van overdruk in de holte van het lichaam te verminderen.

Integral body top entry ball valve voor het verminderen van externe lekkage 1

Brandveilig ontwerp

Coosai kogelkleppen zorgt voor 100% slagen van de brandveiligheidstest.niet-metalen materialen, zoals PTFE-zetbeschermingenAls de zachte stoel wordt verbrand, wordt de spiraalvormige dichtheid van de buitenlaag van de metalen grafiet een secundaire dichtheid verschaft.metalen zitplaats zal automatisch een metalen afdichting met bal onder de aandrang van de lente die effectief de interne lekkage en externe lekkage zal beheersen vormenHet ontwerp van de klep is volledig in overeenstemming met API 607, API 6FA, BS 6755, JB/T 6899 en andere normen.

Integral body top entry ball valve voor het verminderen van externe lekkage 2

Blootbestendige stam:

De stam is afzonderlijk van de bal gemaakt met integrale T-type ronde schouder, behouden door fade.(andere ontwerpen zijn op aanvraag beschikbaar)

Antistatisch apparaat:

Een anti-statisch apparaat van de vorm van een veer plus grafiet wordt aangebracht tussen de bal, de stam, de klier, de flens en het lichaam om de elektrische continuïteit tussen alle metalen componenten te behouden.En zorg ervoor dat de weerstand lager dan de meest strenge service vereiste.

Injectieapparaat voor vet

Voor DN150 (NPS 6) en groter zijn de stam en de klepstoel voorzien van een afsluitend vetinjectieapparaat. Voor DN125 en kleiner:we kunnen het afdichten vet injectie apparaat te leveren volgens de eisen van de klantWanneer de O-ring per ongeluk beschadigd raakt, door middel van een ingespoten afdichtingsmiddel dat is afgesloten om te voorkomen dat de media door de klepstoelring en de stam lekken.

Integral body top entry ball valve voor het verminderen van externe lekkage 3

Verzegelingsopties

Zwakke stoel: O-ring afdichting van metaal tot metaal

Eenvoudige structuur betrouwbare afdichting toepasbaar op deeltjes betrouwbare afdichting laag koppel voldoen aan de klanten 'hoge

breed toepassingsgebied, lage kosten, betrouwbaarheid van de afdichting en lage koppelvereisten

Integral body top entry ball valve voor het verminderen van externe lekkage 4



SQ41 Boveninvoerbalk

Integral body top entry ball valve voor het verminderen van externe lekkage 5



Materiaal van de belangrijkste onderdelen

- Nee, niet echt. Naam van het accessoire Materiaal ASTM
1 Lichaam A216 WCB/A105
2 Zitting Rubberen ring
3 Zitring A182-F304
4 van de soort gebruikt voor de vervaardiging van motorvoertuigen PTFE
5 Bal. Grafiet+F304
6 Stam A276 410
7 Gaskels voor het afdichten PTFE
8 van de soort gebruikt voor de vervaardiging van motorvoertuigen A216 WCB/A105
9 Verpakking Grafiet
10 Verpakkingsklier A216 WCB
11 Stok A193 B7
12 Gewicht van de hefboom A216 WCB
13 Noten A194 2H
14 Stok A193 B7





Opmerking: De belangrijkste onderdelen van de klepreeks en de materialen van het afdichtingsoppervlak verschillen naargelang de verschillende werkomstandigheden en de bijzondere eisen van de klant.

Integral body top entry ball valve voor het verminderen van externe lekkage 6



Druk

(Klasse)

Nominale diameter Flanke Socket lassen & Draadverbinding

DN

(mm)

NPS

(in)

L D D1 D2 B. f Z-Φ L1 NPT" d
150 15 1/2 108 90 60 44 10 2 4-16 138 Een halve inch. 23
20 3/4 117 100 70 52 11 2 4-16 152 3/4 inch. 28
25 1 127 110 79.5 57 12 2 4-16 165 1 " 35
32 140 115 89 67 13.5 2 4-16 178 Een kwart. 43
40 165 125 98.5 73 15 2 4-16 190.5 Een halve. 49
50 2 178 150 121 92 16.5 2 4-19 216 2 " 62
65 190.5 180 140 105 18 2 4-19 241 Twee en een half. 74
80 3 203 190 152.5 127 19.5 2 4-19 282 3 cm 90
300 15 1/2 140 95 67 44 15 2 4-16 140 Een halve inch. 23
20 3/4 152 115 83 52 16.5 2 4-19 152 3/4 inch. 28
25 1 165 125 89 57 18 2 4-19 165 1 " 35
32 178 135 98.5 67 19.5 2 4-19 178 Een kwart. 43
40 190.5 155 114.5 73 21.5 2 4-22 190.5 Een halve. 49
50 2 216 165 127 92 23 2 8-19 216 2 " 62
65 241 190 149.5 105 26 2 8 tot 22 241 Twee en een half. 74
80 3 282 210 168.5 127 29 2 8 tot 22 282 3 cm 90
600 15 1/2 165 95 67 44 21.5 7 4-16 165 Een halve inch. 23
20 3/4 190.5 115 83 52 23 7 4-19 190.5 3/4 inch. 28
25 1 216 125 89 57 24.5 7 4-19 216 1 " 35
32 229 135 98.5 67 28 7 4-19 229 Een kwart. 43
40 241 155 114.5 73 29.5 7 4-22 241 Een halve. 49
50 2 292 165 127 92 32.5 7 8-19 292 2 " 62
65 330 190 149.5 105 36 7 8 tot 22 330 Twee en een half. 74
80 3 356 210 168.5 127 39 7 8 tot 22 356 3 cm 90





SQ347 SQ347Ballendopventiel



Integral body top entry ball valve voor het verminderen van externe lekkage 7

Externe afmetingen

Druk

(Klasse)

Nominale diameter Grootte
mm Inc L D D1 D2 b. f Z-φd
RF BW
150 150 6 559 559 280 241 216   2 8-φ22
200 8 660 660 343 298.5 270   2 8-φ22
250 10 787 787 407 362 324   2 12-φ25
300 12 838 838 483 432 381   2 12-φ25
350 14 889 889 534 476 412.8   2 12-φ29
400 16 991 991 597 540 470   2 16-φ29
450 18 1092 1092 635 578 533.4   2 16-φ32
500 20 1194 1194 699 635 584   2 20-φ32
600 24 1397 1397 813 749 692   2 20-φ35





Druk

(Klasse)

Nominale diameter Grootte
mm Inc L D D1 D2 f Z-φd
RF RJ. BW
300 150 6 559 559 559 318 270 216 2 12-φ22
200 8 660 660 660 381 330 270 2 12-φ25
250 10 787 787 787 445 387.4 324 2 16-φ29
300 12 838 838 838 521 450.8 381 2 16-φ32
350 14 889 889 889 584 514.4 412.8 2 20-φ32
400 16 991 991 991 648 571.5 470 2 20-φ35
450 18 1092 1092 1092 711 628.6 533.4 2 24-φ35
500 20 1194 1194 1194 775 685.8 584 2 24-φ35
600 24 1397 1397 1397 915 812.8 692 2 24-φ41



Druk

(Klasse)



Nominale diameter

Grootte
mm Inc L D D1 D2 f Z-φd
RF RJ. BW
600 150 6 559 562 559 356 292 216 7 12-φ29
200 8 660 664 660 420 349 270 7 12-φ32
250 10 787 791 787 508 432 324 7 16-φ35
300 12 838 841 838 559 489 381 7 20-φ35
350 14 889 891 889 603 527 413 7 20-φ38
400 16 991 994 991 686 603 470 7 20-φ41
450 18 1092 1095 1092 743 654 533 7 20-φ45
500 20 1194 1200 1194 813 724 584 7 24-φ45
600 24 1397 1406 1397 940 838 692 7 24-φ51





Druk

(Klasse)

Nominale diameter Grootte
mm Inc L D D1 D2 f Z-φd
RF RJ. BW
900 100 4 457 460 457 290 235 157 7 8-φ32
150 6 610 613 610 381 317.5 216 7 12-φ32
200 8 737 740 737 470 393.5 270 7 12-φ38
250 10 838 841 838 545 459.5 324 7 16-φ38
300 12 965 968 965 610 533.5 381 7 20-φ38
350 14 1029 1038 1029 640 559 413 7 20-φ41
400 16 1130 1140 1130 705 616 470 7 20-φ45
450 18 1219 1232 1219 785 686 533 7 20-φ51
500 20 1321 1334 1321 855 749.5 584 7 20-φ54
600 24 1549 1568 1549 1040 902 692 7 20-φ67



Druk

(Klasse)

Nominale diameter Grootte
mm Inc L D D1 D2 f Z-φd
RF RJ. BW
1500 100 4 546 549 546 310 241.5 157 7 8-φ35
150 6 705 711 705 395 317 216 7 12-φ38
200 8 832 841 832 485 393.5 270 7 12-φ45
250 10 991 1000 991 585 482.5 324 7 12-φ51
300 12 1130 1146 1130 675 517.5 381 7 16-φ54
350 14 1257 1276 1257 750 635 413 7 16-φ60
400 16 1384 1407 1384 825 705 470 7 16-φ67



Druk

(Klasse)

Nominale diameter Grootte
mm Inc L D D1 D2 f Z-φd
RF RJ. BW
2500 100 4 673 683 673 355 273 157 7 8-φ35
150 6 914 927 914 485 368.5 216 7 8-φ41
250 8 1022 1038 1022 550 438 270 7 12-φ54
300 10 1270 1292 1270 675 540 324 7 12φ67
300 12 1422 1445 1422 760 619 381 7 12-φ73
